IH系列化工泵

發布：admin 發布時間：2017-06-28

產品介紹

一.概述
IH型單級單吸懸臂式化工離心泵是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送有腐蝕性粘度類似于水的液體。泵的進口壓力不得超過0.3MPa。
　　IH型化工泵輸送介質的溫度一般為-20℃～105℃，必要時采用適當?shù)睦鋮s措施，可輸送更高溫度的液體。

1.1 型號意義

　　IH50-32-160A-304

　　IH-國際標準化工泵
　　50-泵吸入口直徑為50mm
　　32-泵排出口直徑為32mm
　　160-葉輪的名義直徑為160mm
　　A-葉輪外徑切割代號
　　304-泵接觸液體零件的材料為ZG0Cr18Ni9Ti
1.2 性能范圍（設計點）；流量為1.6-400m3/h時，揚程為5-125m，設計壓力1.6MPa
二.泵的結構說明
2.1 IH型化工泵主要零件有泵體、葉輪、葉輪螺母、泵蓋、密封部件、懸架部件等。
泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體進行檢修。
軸封有填料和機械密封等多種形式，可根據輸送介質的性質和生產工藝的要求進行選定。
2.2 泵通過聯軸器與電機聯結，從驅動端看，泵為順時針方向旋轉。
2.3 材料：根據液體的腐蝕情況，可選用相適應的泵過流部分的材質。主要材質有SUS304、SUS316L等。

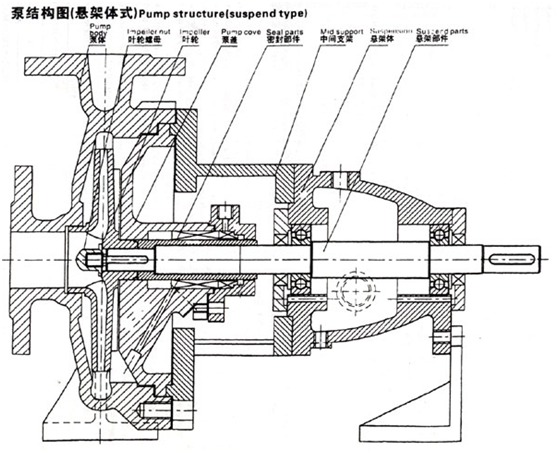

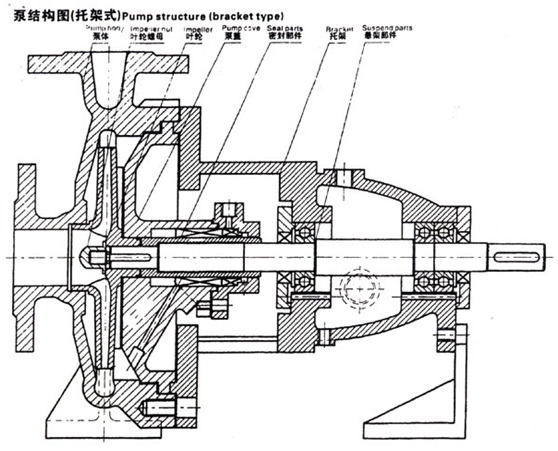

三.泵結構圖

四.IH型化工離心泵工作性能表

型號	泵額定轉速 n=2900r/min			泵額定轉速 n=1450r/min
型號	流量 (m3/h)	揚程 (m)	電機功率 (KW)	流量 (m3/h)	揚程	電機功率（KW）
IH25-25-125	3.2	20	1.1	1.6	5	0.55
IH25-25-160		32	2.2		8	0.55
IH25-25-200		50	5.5		12.5	0.75
IH25-25-250		80	7.5		20	1.5
IH40-32-125	6.3	20	1.5	3.2	5	0.55
IH40-32-160		32	3		8	0.55
IH40-32-200		50	5.5		12.5	1.1
IH40-32-250		80	11		20	2.2
IH50-32-125	12.5	20	3	6.3	5	0.55
IH50-32-160		32	4		8	0.55
IH50-32-200		50	7.5		12.5	1.5
IH50-32-250		80	15		20	2.2
IH65-50-125	25	20	3	12.5	5	0.55
IH65-50-160		32	5.5		8	0.75
IH65-40-200		50	11		12.5	1.5
IH65-40-250		80	18.5		20	3
IH65-40-315		125	30		32	5.5
IH80-65-125	50	20	5.5	25	5	0.75
IH80-65-160		32	11		8	1.5
IH80-50-200		50	15		12.5	2.2
IH80-50-250		80	30		20	4
IH80-50-315		125	45		32	7.5
IH100-80-125	100	20	11	50	5	1.5
IH100-80-160		32	15		8	2.2
IH100-65-200		50	22		12.5	4
IH100-65-250		80	55		20	5.5
IH100-65-315		125	75		32	11
IH125-100-200	200	50	45	100	12.5	7.5
IH125-100-250		80	75		20	11
IH125-100-315		125	132		32	18.5
IH125-100-400					50	30
IH150-125-250				200	20	18.5
IH150-125-315					32	30
IH150-125-400					50	45
IH200-150-250				400	20	37
IH200-150-315					32	55
IH200-150-400					50	90

此泵的詳細性能結構，歡迎來電洽談

聯系電話：13961026099
